Mask R-CNN

Разберём статью [1], в которой описана сеть, решающая задачу сегментации экземпляра объекта (object instance segmentation). Авторы предлагают сеть, которую они назвали Mask R-CNN. Mask R-CNN берёт за основу Faster R-CNN и добавляет к ней дополнительную ветвь. Эта ветвь на выходе должна выдать маску объекта в дополнение к ограничивающему прямоугольнику и классу.

Вначале вспомним Faster R-CNN сеть из [2].

Полная схема Faster R-CNN

Она состоит из трёх частей:

  1. Генератор особенностей (features extractor), который, получив на вход изображение, выдаёт 3х-мерный тензор особенностей. При этом каждому вектору особенностей из этого тензора соответствует некоторый прямоугольник исходного изображения. В качестве такого генератора может выступать, например, сеть VGG16 или ResNet101 без полносвязных слоёв.

  2. Region Proposal Network (RPN). Сеть, которая получив на вход тензор особенностей, генерирует некоторое количество регионов, в которых предположительно есть объекты

  3. Полносвязные слои - это сеть, которая для каждого региона, вырезает, соответствующую этому региону, часть из тензора особенностей, и выдаёт

    3.1. класс объекта (возможно, что класс будет background)

    3.2. уточнённый прямоугольник объекта

В статье [1] предлагается добавить дополнительную ветвь к полносвязным слоям, которая генерировала бы бинарную маску внутри прямоугольника объекта. Таким образом у сети появляется дополнительный выход размерности $Km^2$, с него для каждого из $K$ классов снимается бинарная маска размера $m\times m$. Соответственно, схема сети меняется следующим образом:

Cхема Mask R-CNN

Важно сделать несколько замечаний об отличии Mask R-CNN подхода от случая сегментации изображения.

Во-первых, масок выдаётся $K$ штук, т.е. для каждого класса своя маска, поэтому выбор правильной маски мы осуществляем в зависимости от класса, который выдала сеть. Т.е. в данном подходе разделяется предсказание класса и предсказание маски. Это существенное отличие от случая просто сегментации изображения, например, описанного в [3], где на выходе мы имеем для каждого пикселя изображения вектор с вероятностями того, что этот пиксель принадлежит соответствующему классу. Это отличие определяет и вклад маски в функцию ошибки, если в [3] это softmax и затем мультиноминальная кросс энтропия, то здесь сигмоид и бинарный штраф.

Во-вторых, сеть генерирует маску фиксированного (не зависящего от размера ROI) размера $m \times m$.

Вернёмся к Mask R-CNN сети.

Большая часть Faster R-CNN схемы сохранена (генератор особенностей, RPN, полносвязные слои для получения класса объекта и уточнения прмоугольника). Класс и прямоугольник объекта сеть выдаёт в виде векторов небольшой размерности (для класса это вектор вероятностей, для прямоугольника вектор свигов координат), и их логично генерировать, используя полносвязные слои. Однако, маску, которая по сути бинарное изображение, естественно генерировать, сохраняя пространственную структуру, имеющуюся в тензоре особенностей. А значит вместо полносвязных слоёв будем использовать свёрточные. Это в том числе позволит уменьшить число параметров, а значит упростит тренировку.

RoIAlign

Еще одно изменение в структуре сети, связанное с желанием получить маску объекта, это замена RoIPool слоя на RoIAlign. RoIPool слой появился в Fast R-CNN и был в некотором смысле упрощением подхода SPPooling из [4]. Для каждого RoI на тензор особенностей накладывалась сетка с фиксированным числом ячеек (например, 7x7) и к каждой ячейке сетки применялся MaxPooling, таким образом для каждого прямоугольника претендента получался тензор особенностей, но уже фиксированных пространственных размерностей (те самые 7x7). Проблема в том, что при извлечении особенностей для прямоугольника при помощи RoIPool процедуры, координаты прямоугольника округляются, а ячейки на которые разбит RoI выравниваются по границам особенностей. В случае когда мы хотим только получить класс объекта и его расположение на изображении, такой “не точный” подход нас вполне устраивает, поскольку данные характеристики объекта устойчивы к малым сдвигам. Однако, для получение маски это упрощение не даёт достаточной точности.

Для наглядности рассмотрим простую ситуацию, когда на RoI накладывается сетка 2x2:

Mask R-CNN RoI

RoIPool после округления координат и выравнивания ячеек по границам особенностей выдаст следующий набор:

Mask R-CNN RoIPool

Авторы статьи [1] предлагают новую процедуру - RoIAlign. Не округляя координаты и не выравнивая, в каждой ячейке заводим дополнительную сетку (в нашем случае обозначаем её зелеными кругами, и берём размеров 2x2, не путать с ячейками на которые разбит RoI). В каждой точке дополнительной сетки используем билинейную интерполяцию, чтобы получить значение особенности, а затем используем MaxPool для генерации выхода.

Mask R-CNN RoIAlign

Утверждается (в [1] есть таблица с результатами тестов), что использование RoIAlign слоя улучшает качество работы сети, как относительно случая RoIPool, так и относительно случая использования подхода, который авторы называют RoIWarp (см. [5]). Причем прирост качества относительно RoIPool составляет порядка 7%.

Со структурой сети разобрались, осталось понять как изменится штрафная функция и процедура тренировки. В случае Faster R-CNN штрафная функция состояла из двух слагаемых:

\[L = L_{cls} + L_{box}\]

первое $L_{cls}$ отвечало за выбор класса объекта, второе $L_{box}$ за ошибку при уточнении координат. Логично добавить еще одно слагаемое $L_{mask}$ для маски. Новая функция ошибки будет:

\[L = L_{cls} + L_{box} + L_{mask}\]

Ошибка $L_{mask}$ считается как усреднение кроссэнтропийной ошибки по сгенерированной маске. При этом, как мы помним, у нас в для каждого объекта генерируется $K$ масок по числу возможных классов, но $L_{mask}$ считается только для маски, соответствующей тому классу из которого взят позитив.

Заключение

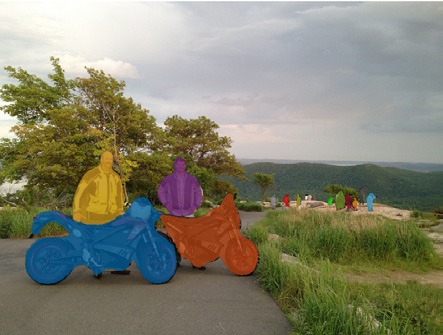

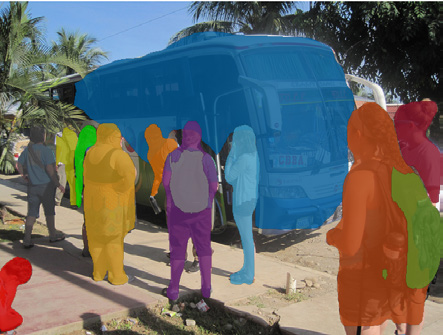

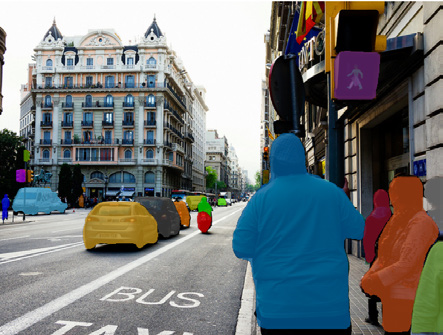

Данный подход в рамках решения задачи instance segmentation даёт очень хорошие результаты. В качестве примера несколько картинок из статьи [1]:

Mask R-CNN result Mask R-CNN result Mask R-CNN result

Ограничения относительно обычной сегментации также понятны, большие протяженные объекты, например, дороги, таким образом искать будет трудновато.


Литература

  1. Kaiming He, Georgia Gkioxari, Piotr Dollar, Ross Girshick, “Mask R-CNN”. arXiv:1409.4842 2017-2018

  2. S. Ren, K. He, R. Girshick, and J. Sun, “Faster R-CNN: Towards real-time object detection with region proposal networks,” in Neural Information Processing Systems (NIPS), 2015.

  3. E. Shelhamer, J. Long, T. Darrell, “Fully Convolutional Networks for Semantic Segmentation.” arXiv:1605.06211 2016

  4. K. He, X. Zhang, S. Ren, J. Sun, “Spatial pyramid pooling in deep convolutional networks for visual recognition.” arXiv:1406.4729, 2014

  5. K. He, J. Dai, J. Sun, “Instance-aware Semantic Segmentation via Multi-task Network Cascades” arXiv:1512.04412, 2015
